設置面清掃と墨出し

• 設置したい屋上防水面をプライマー塗布できるレベルに清掃（必要に応じ洗浄）を実施します。
• 設置位置を墨出しします。墨出しは直交で実施すると設置が正確になります。

プライマー塗工とベースプレートへの止水材塗工

• 図のように防水種別に応じたプライマーを設置部位に塗工します。
• ベースプレートの裏面外周部に防水種別に適した止水材を塗布します。
  （塗工のサイズは、25～30mmφを目安に外周の途切れが無い様に塗布します）
• 既設防水層種別ごとの選定止水材の概略は以下の通り

※表が見切れている場合は、横にスクロールするとすべて見れます。

ベースプレートの設置

止水材を塗工したベースプレートをプライマー塗工した屋上面の墨に四隅を合わせ設置します。

四辺外周から止水材がはみ出る程度に圧着を実施します。
一度圧着したものを剥がした場合、再度止水材を塗布し、設置し直してください。

（屋上での墨方向とアンカー設置の向きを揃える場合は、2辺を合わせ設置します。）

「azアンカー」設置の推奨躯体

• RC躯体、ALC躯体、押さえモルタルへの固定を推奨

《固定部材》

• 樹脂プラグ（下穴6Φ）＋SUS木ネジ4.5～5mm
• 注入接着剤　エポキシ系接着剤

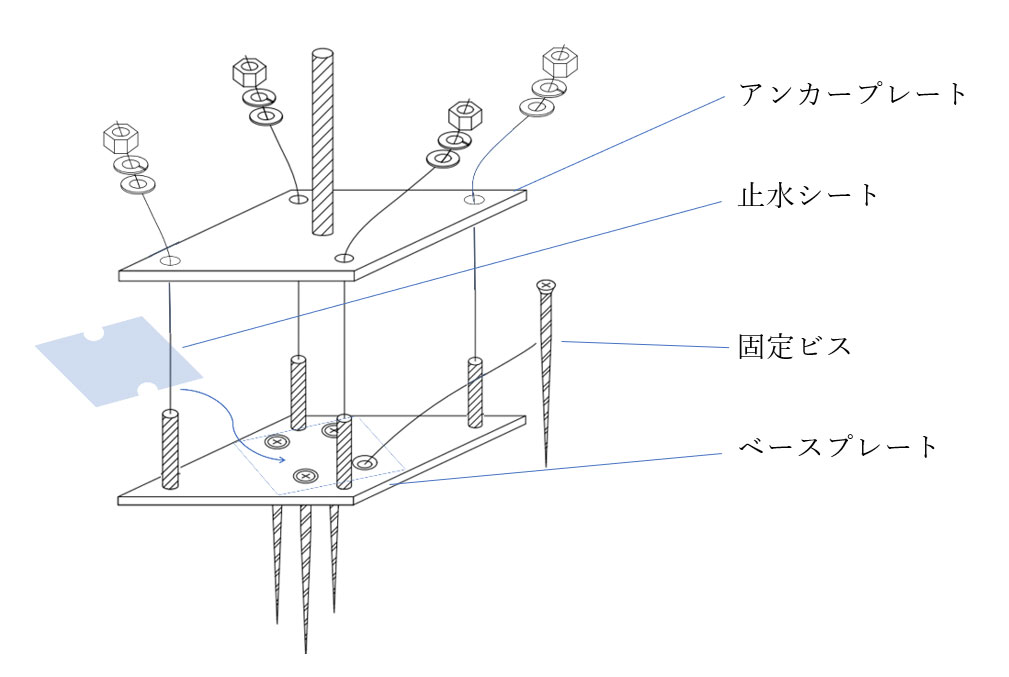

ベースプレート固定ビス頭の止水処理

ベースプレートを固定したビス部分に止水シートのエアーかみ込み、皴の無いように貼り付けます。

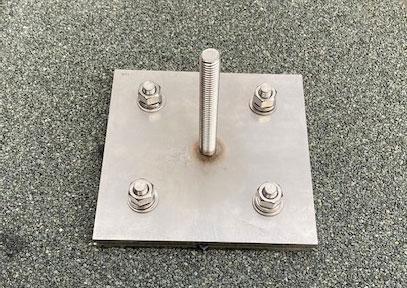

アンカープレートの固定

ベースプレートにアンカープレートを固定し、付属のワッシャ、ばねワッシャ、ナットを使用して止付けを実施します。
